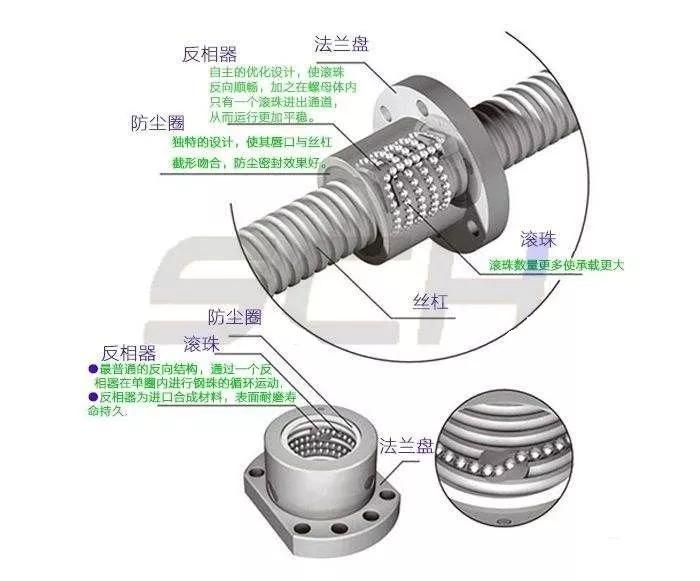

在傳動界,滾珠絲桿器是不可或缺的關鍵機械部件。它是工具機械和精密機械上最常使用的傳動元件,其主要功能是將旋轉運動轉換成線性運動,由于具有很小的摩擦阻力,滾珠絲桿廣泛應用于各種工業設備和精密儀器。相信大家都不陌生,今天為大家來科普滾珠絲桿器的結構、設計原理,先來一波滾珠絲桿器結構圖。
滾珠絲桿器由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動,這項發展的重要意義就是將軸承從滑動動作變成滾動動作。
當滾珠絲桿器作為主動體時,螺母就會隨絲桿的轉動角度按照對應規格的導程轉化成直線運動,被動工件可以通過螺母座和螺母連接,從而實現對應的直線運動。
滾珠絲桿器組件是金屬的,通常是鋼制的,由內螺紋螺母和螺桿組成,螺母的螺旋槽與螺桿的螺旋槽相匹配。
在凹槽內部,包含在螺母里的是許多由鉻鋼制成的小球。當滾珠在螺母中循環時,滾珠在螺桿下方提供平穩運動,導流板或返回系統保持球并使它們通過螺母循環。
由于具有很小的摩擦阻力,滾珠絲桿器被廣泛應用于各種工業設備和精密儀器。它是工具機和精密機械上最常使用的傳動元件,其主要功能是將旋轉運動轉換成線性運動,或?qū)⑴ぞ剞D(zhuǎn)換成軸向反覆作用力,同時兼具高精度、可逆性和高效率的特點。
螺桿直徑:
靜載荷:最大6343KG/7988KG;
動載荷:最大1922KG/2110KG;
最大輸入轉數:1500RPM;
最大行程:6000mm;
與電機一起使用時,滾珠絲桿升降機的效率高達90%。它們相當精確,每英尺幾千分之一英寸的精度。許多行業都使用滾珠絲桿升降機進行精確控制,包括航空航天,計算機,電子,汽車和醫療行業。
