絲桿升降機中絲桿和螺母的配合方式有哪些?

2024-12-26 14:50:00
21

普通滑動配合

原理:絲桿升降機和螺母之間是直接接觸的滑動摩擦關系,絲桿的外螺紋與螺母的內螺紋表面相對滑動,通過這種方式將絲桿的旋轉運動轉換為螺母的直線運動。在這種配合方式下,絲桿的螺紋牙型和螺母的內螺紋牙型緊密貼合,沒有其他中間介質來分隔。

特點:

結構簡單:這種配合方式的絲桿升降機結構相對簡單,成本較低。因為不需要復雜的輔助裝置,易于制造和安裝,在一些對精度和效率要求不是特別高的場合較為適用。

承載能力:具有一定的承載能力,能夠承受軸向的負載。但是由于是滑動摩擦,摩擦力較大,當負載較大時,可能會出現爬行現象,即螺母在絲桿上的運動不是平穩的直線運動,而是出現間歇性的停頓和跳躍,影響升降機的工作精度。

摩擦與磨損:摩擦系數較大,在運動過程中會產生較多的熱量,容易導致絲桿和螺母的磨損。為了減少磨損,需要定期進行潤滑維護,并且對絲桿和螺母的材料硬度和耐磨性有一定要求。例如,在一些簡單的物料升降設備中,可能會使用經過淬火處理的中碳鋼絲桿和銅合金螺母,以提高耐磨性。

滾珠絲桿配合

原理:在絲桿和螺母之間安裝有滾珠,這些滾珠在絲桿的螺紋滾道和螺母的內螺紋滾道之間滾動。當絲桿旋轉時,滾珠沿著滾道滾動,帶動螺母做直線運動。滾珠起到了將滑動摩擦轉化為滾動摩擦的作用,大大減少了摩擦力。

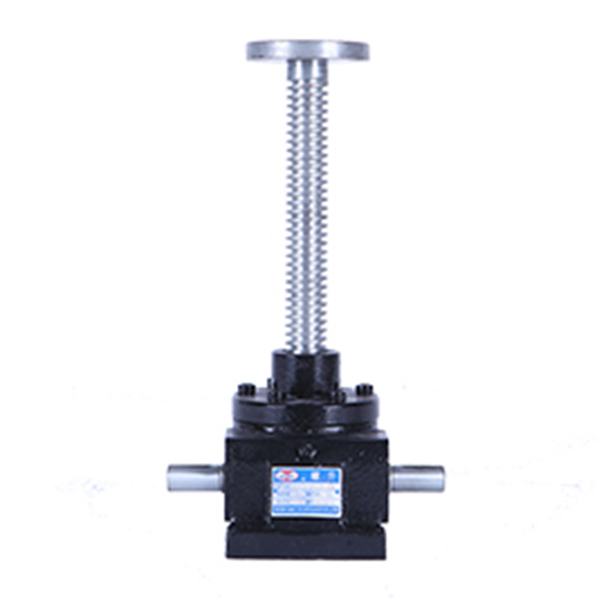

絲桿升降機

特點:

高精度效率:滾珠絲桿配合方式的優勢在于其高精度。由于滾動摩擦的摩擦力小,使得螺母在絲桿上的運動更加平穩、順滑,能夠實現較高的定位精度和重復定位精度。例如,在精密機床的工作臺升降機構中,使用滾珠絲桿升降機可以將定位精度控制在 0.01mm 以內。同時,因為摩擦力小,能量損失少,其傳動效率較高,一般能達到 85% - 95% 左右,相比普通滑動絲桿升降機有顯著提高。

高速度和承載能力:這種配合方式允許絲桿升降機在較高的速度下運行,并且能夠承受較大的軸向負載。滾珠在滾道內的滾動能夠有效地分散負載,使得絲桿和螺母的受力更加均勻。在一些高速自動化生產線的物料搬運設備中,滾珠絲桿升降機可以實現快速、穩定的升降動作,滿足生產的需求。

使用和維護:由于滾珠的存在,減少了絲桿和螺母之間的直接磨損,在良好的潤滑和正常使用條件下,滾珠絲桿升降機的使用較長。不過,這種配合方式的結構相對復雜,對制造工藝和安裝精度要求較高,而且滾珠需要保持良好的潤滑和清潔,否則容易出現滾珠損壞或卡死等故障。

靜壓絲桿配合

原理:靜壓絲桿是在絲桿和螺母之間建立一層靜壓油膜。通過外部的液壓系統,將具有一定壓力的潤滑油輸送到絲桿和螺母的配合間隙中,使兩者之間形成的液體摩擦狀態。在這種狀態下,絲桿和螺母并不直接接觸,而是通過油膜來傳遞負載和運動。

特點:

極高的精度和剛度:靜壓絲桿配合能夠提供極高的運動精度和剛度。由于油膜的存在,使得絲桿和螺母之間幾乎沒有摩擦,能夠實現級別的定位精度,這在超精密加工設備、光學儀器等對精度要求極高的領域有重要應用。例如,在高精度光刻機的工件臺升降機構中,靜壓絲桿升降機可以確保工作臺的位置精度達到極高的水平。

良好的抗振性和低速穩定性:油膜具有良好的阻尼特性,能夠有效地吸收振動,使絲桿升降機在工作過程中具有良好的抗振性能。同時,在低速運動時,靜壓絲桿配合也不會出現爬行現象,能夠保證平穩的直線運動,這對于一些需要準確控制低速運動的場合關鍵。

復雜的系統和維護要求:靜壓絲桿配合需要一套完整的液壓系統來提供靜壓油膜,包括油泵、過濾器、等多個部件,這使得整個系統比較復雜,成本較高。而且,對潤滑油的清潔度、壓力和流量等參數要求嚴格,需要定期進行維護和,以確保油膜的正常工作。
