蝸輪絲桿升降機為什么會有變位齒輪呢?

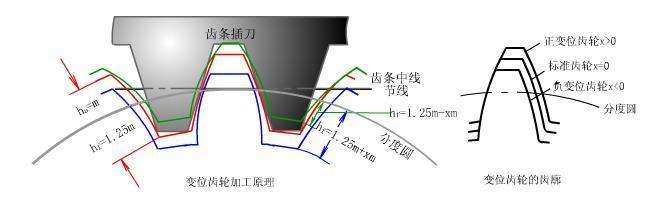

蝸輪絲桿升降機從齒輪的加工原理來說可能比較好理解一些,范成法是齒輪加工中比較常用的加工方法,它利用一對齒輪嚙合時兩輪的齒廓互為包絡線的原理加工齒輪的,加工時刀具與齒坯的運動就像一對互相嚙合的齒輪,最后刀具將齒坯切出漸開線齒廓。
在齒輪傳動中經常遇到齒輪的齒數過少,無法加工出完整的漸開線,齒廓根部有部分凹陷,一般稱為根切,發生根切的齒輪根部強度降低,齒輪的承載能力就會明顯減小。
這就要用到齒輪變位來修正根切,從根切引出變位修正,但變位修正不僅是為了避免根切。
實際上,在現代機械中,許多齒數大于zmin的齒輪仍然進行變位修正。這是因為齒輪的變位修正,除了對于齒數的齒輪z<zmin可以避免根切外,更主要的目的是通過變位修正,可以提高其承載能力,改善齒輪的工作性能,或滿足中心距的要求等。所以,對于齒輪變位修正的目的,必須有一個全面的認識。
概念區別問題

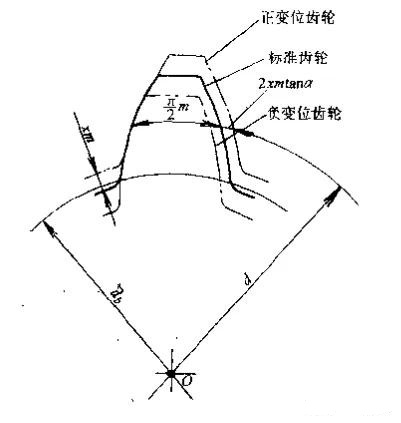

關于正、負變位與正、負傳動之區別:正、負變位是就一個齒輪而言的,是說明該齒輪是采用正變位修正還是負變位修正的。
而正、負傳動是就一對嚙合傳動的齒輪而言的,是說明該對齒輪的變位系數和(x1+x2)是大于零還是小于零的。在一對正傳動齒輪中,也可能有負變位修正齒輪。反之,在一對負傳動齒輪中,也可能有正變位修正齒輪。
齒輪變位的作用
可以防止在加工時因為齒數少而產生的根切現象。
通過變位可以得到所希望的中心距。
在一對齒輪齒數比很大的情況下,對容易產生磨耗的小齒輪進行正變位,使齒厚加厚。相反,對大齒輪進行負變位,使齒厚變薄,以使得兩個齒輪的壽命接近。
以上就是關于螺旋升降機齒輪傳動中的變位概念的內容,包括但不僅限于,更多技術問題,可在羅升機電官網查詢,或直接與客服聯系~羅升機電全體員工竭誠為您服務!
